Hva er en Klasse AB forsterker ?

Klasse AB er en lineær push-pull forsterkertopologi der to komplementære utgangstransistorer leder i litt mer enn halvparten av signalsyklusen. Overlappingen mellom den positive og negative halvdelen fjerner crossover-hakket som er hovedsvakheten ved ren klasse B-drift, mens forspenningsstrømmen forblir lav nok til at effektiviteten forblir langt over klasse A. Resultatet er ren, analog lyd med en veldig praktisk termisk straff.

Hvordan ledningsvinkelen fungerer

Tenk på en enkelt syklus av en lydsinusbølge. I et klasse A-trinn leder utgangstransistoren hele 360 ​​grader. I et klasse B-trinn gjennomfører den positive enheten en halvsyklus og den negative enheten leder den andre, omtrent 180 grader hver, noe som sparer forspenning, men produserer et synlig gap når signalet krysser null. Et klasse AB-trinn er forspent slik at hver enhet leder mellom omtrent 180 og 220 grader, avhengig av stillestrøminnstillingen. Fordi begge enhetene forblir litt aktive ved nullkryssingen, gir den ene over til den andre jevnt. I følge Wikipedias oversikt over effektforsterkerklasser har klasse AB og klasse D dominert lydmarkedet siden minst 2010, med AB foretrukket når forvrengning og linearitet betyr mer enn råeffektivitet.

Hvorfor skjevhetspunktet er viktig

Hvilestrømmen til et klasse AB-trinn settes av forspenningsnettverket, normalt en VBE-multiplikator eller en dedikert forspenningstransistor montert på samme kjøleribbe som utgangsparet. Sett den for lavt, og scenen går mot klasse B, som kjører kjøligere, men produserer hørbar crossover-forvrengning. Sett den for høyt, og scenen nærmer seg klasse A, med vakker lyd, men høy tomgangsstrøm som varmer opp kjøleribben selv i stillhet. En godt designet modul holder forspenningen stabil over temperatur, og derfor er den termiske utformingen av utgangstrinnet og kjøleribben uatskillelig fra forsterkerklassen.

Klasse AB vs Klasse A, B og D: De praktiske avveiningene

Her er rangeringen som er viktig for en kjøpsbeslutning: Klasse A er lydmessig ren, men ineffektiv, Klasse B er effektiv, men for forvrengt for lyd, Klasse D er effektiv og kompakt, men legger til bytteartefakter, og Klasse AB er kompromisset som fungerer best på tvers av det bredeste spekteret av høyttalerapplikasjoner. Hvis du velger en forsterkerklasse for et nytt design eller en oppgradering, er Klasse AB sjelden feil valg under noen hundre watt per kanal.

Vurder en produsent som bygger en 100 W aktiv PA-høyttaler. Klasse AB-ruten trenger en større transformator, mer kjøleribbe og et tyngre kabinett. Klasse D leverer samme utgang med en brøkdel av varmen, men kvaliteten på inngangsfiltrering, jording og utgangsfilter bestemmer nå lyden. For studiomonitorer og instrumentforsterkere lander valget ofte på AB fordi oppførselen på kanten av klippingen er mer tilgivende og musikalsk.

Lese avveiningene for høyttaleren din

Effektivitetstall du kan planlegge rundt

Effektivitet styrer direkte strømforsyningens størrelse og kjøleribbemasse. For 100 W kontinuerlig effekt sprer et 25 % effektivt klasse A-trinn ca. 300 W varme, et 55 % effektivt klasse AB-trinn sprer ca. 82 W, og et 88 % effektivt klasse D-trinn sprer omtrent 14 W. Dette er grunnen til at klasse AB-forsterkere alltid føles tyngre: metallet gjør virkelig arbeid.

Fordeler og ulemper: Hva du faktisk får

For de fleste drevne høyttalere, instrumentforsterkere og hi-fi-design, Klasse AB er fortsatt den enkleste måten å oppnå naturlig lyd uten å betale klasse Ds ingeniørregning. De to reelle kostnadene er varme og vekt.

Der klasse AB vinner

• Lav crossover-forvrengning uten komplekse korreksjonskretser
• Stabil oppførsel i reaktive høyttalerbelastninger, uten behov for utgangsfilter
• Tilgivende klipping som høres mindre hardt ut når den kjøres inn i overdrive
• Enkel, reparerbar topologi som de fleste serviceteknikere kjenner godt
• Lavt støynivå på gulvet når det er paret med en lineær transformatorforsyning

Hvor Klasse AB koster deg

• Effektivitet på 45–65 % betyr at 35–55 % av tilført kraft blir varme ved moderate nivåer
• Større kjøleribber, tyngre transformatorer og større skap
• Kontinuerlig utgang på høyt nivå krever bevisst termisk styring og beskyttelse

Der klasse AB-forsterkere fortsatt er førstevalget

Du finner fortsatt Class AB inne i profesjonelle studiomonitorer, mellomstore PA-toppskap, high-end gitarforsterkere og mange hjemmeintegrerte forsterkere. Dempingsfaktoren i bassdrivere er vanligvis høyere enn en gjennomsnittlig klasse D-design, som gir stram, kontrollert lavfrekvent oppførsel. Fordi lyden degraderes gradvis når den overbelastes, beskrives Class AB ofte som mer musikalsk i ekte spille- og sangsituasjoner.

For designere gjør arbeidet med et kjent effekttrinn resten av systemet forutsigbart. Dette er én grunn lydforsterkermoduler forbedrer lydkvaliteten i høyttalersystemer hovedsakelig gjennom konsekvent linearitet og stabil demping i stedet for prangende spesifikasjoner. Et eget, men like praktisk spørsmål er hvordan forsterkermoduler reagerer på forskjellige høyttalerimpedanser ; Klasse AB-design holder seg normalt stabilt ved 4 eller 8 ohm hvis strømforsyningen og beskyttelsen er riktig klassifisert. Før du velger noen tavle, hjelper det også å vurdere hva en lydmodul i en drevet høyttaler faktisk inneholder , så effekttrinnet, forforsterkertrinnet og DSP-funksjonene er valgt som ett sammenhengende system.

Bygge en drevet høyttaler rundt klasse AB: Passer til front-end-modulen

Et utgangstrinn er bare halve forsterkeren. Front-end-modulen kontrollerer forsterkning, utjevning, miksing og beskyttelse, funksjonene som brukerne faktisk berører. Når et klasse AB-trinn er en del av en drevet høyttaler, er en analog funksjonell modul ofte den mest direkte ruten, fordi den ikke legger til latens, koster lite og kan trimmes med enkle potensiometre.

For en toveis eller full-range design med et klasse AB utgangstrinn, pl1 diskant og bass EQ kontrollmodul for klasse AB forsterkere gir enkel toneforming pluss en blandingsutgang. Hvis høyttaleren også inkluderer en mikrofoninngang, vanlig i bærbare PA- og installasjonshøyttalere, pl35 balansert mikrofon og linjeinngangsmodul med 5-bånds grafisk equalizer legger til kanalkondisjonering og en musikalsk 5-bånds EQ. For en enkel drevet mikser eller kolonnehøyttaler, pl3 5-bånds grafisk equalizer med mikrofoneffektmodul kombinerer EQ og ekko på ett kompakt brett.

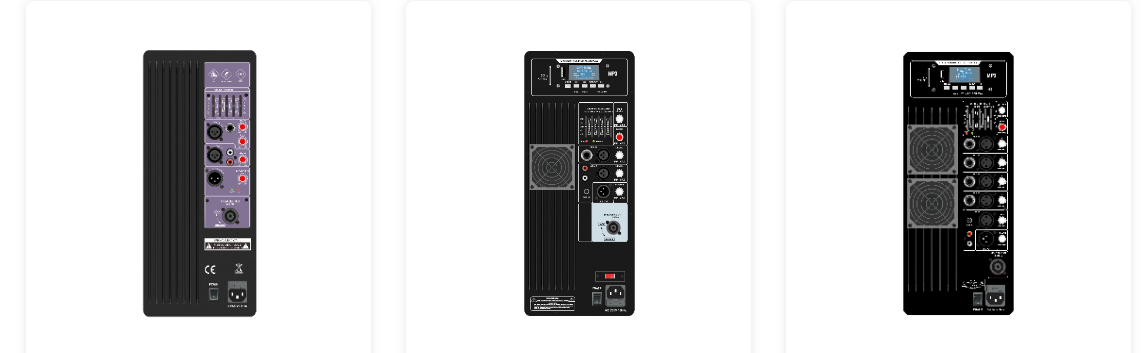

Engros PL3: 5-bånds grafisk equalizer og mikrofoneffekt horisontal analog funksjon Som Kina PL3: 5-bånds grafisk equalizer og mikrofoneffekt horisontal analog funksjonsmodul for klasse AB-forsterkerleverandører og -selskap, Zh... Se produkt →

Engros PL35: Balansert mikrofon og linjeinngang 5-bånds grafisk equalizer horisontal Som Kina PL35: Balansert mikrofon og linjeinngang 5-bånds grafisk equalizer Horisontal Analog Functinal Module for klasse AB-forsterkerleverandører en... Se produkt →

Engros PL1: Diskant og bass EQ Control Horisontal Analog Functinal Module for Som Kina PL1: Diskant og bass EQ Control Horisontal Analog Functinal Module for klasse AB forsterker leverandører og selskap, Zhenhai Huage p... Se produkt →

Disse modulene er designet for klasse AB-forsterkersystemer fordi de antar et rent, lineært inngangstrinn med forutsigbar impedans. Effekttrinnet, transformatoren og kjøleribben må fortsatt velges for ditt målutgangsnivå og kapslingsstørrelse. For produkter med høyere effekt går mange produsenter over til klasse H effekttrinn med lineære forsyninger når de ønsker å bevare analog karakter ved større effekt, eller til klasse D-moduler med LLC-resonansforsyninger når vekt og varme er de begrensende faktorene.
