DSP19/DSP18/DSP110 Series Active Speaker Connection Guide

1. Produktoversikt

DSP19/DSP18/DSP110-serien er en aktiv høyttaler med høy ytelse designet for profesjonelle lydapplikasjoner. Den har en innebygd DSP digital signalprosessor og en høyeffektiv forsterkermodul, egnet for konferanserom, forestillinger, teatre og andre scenarier.

2. Forberedelse før tilkobling

• Sjekk utstyrslisten

Aktive høyttalere (DSP19/DSP18/DSP110)

Strømledning (standard)

Lydkabel (XLR/TRS/TS, velg i henhold til grensesnittet)

Mikser eller lydkildeenhet (som datamaskin, mobiltelefon, spiller)

• Miljø og plassering

Unngå å plassere høyttalerne nær veggen (la det være minst 20 cm med varmeavledningsplass)

Plasser venstre og høyre kanal symmetrisk for å sikre et balansert lydfelt

Støtsikker behandling: bruk en spesiell brakett eller støtdempende pute

3. Detaljert forklaring av tilkoblingstrinn

• Strømtilkobling

Bruk den originale strømledningen og koble til 100-240V AC

Sørg for stabil strømforsyning (UPS eller spenningsstabilisator anbefales)

Merk: Koble til alle lydkabler først og slå på sist

• Valg av grensesnitt for lydinngang

Driftstrinn:

Koble den ene enden av lydkabelen til utgangsporten på lydkildeenheten

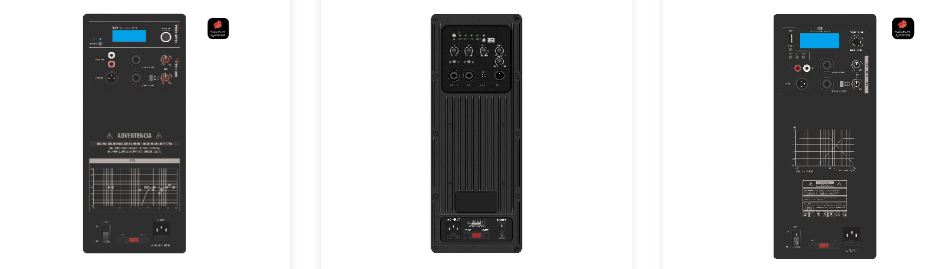

Koble den andre enden til det tilsvarende INPUT-grensesnittet på bakpanelet til høyttaleren

Stram XLR-kontakten for å forhindre at den faller av

• Systemtilkobling med flere høyttalere

Seriemodus (gjelder for DSP110):

Koble neste høyttaler i serie gjennom LINK OUT-grensesnittet

Støtter opptil 4 seriekoblinger, med en total avstand på ≤20 meter

Parallell modus:

Bruk en lydfordeler til å dele flere signaler

Vær oppmerksom på impedanstilpasning for å unngå overbelastning

4. Vanlig problemløsning

Ingen lydutgang

Sjekk om strømindikatorlampen lyser

Bekreft at lydkabelen ikke er ødelagt (du kan bruke et multimeter for å teste)

Sjekk utgangsinnstillingene til lydkildeenheten

For mye bakgrunnsstøy

Bruk en balansert tilkobling (XLR/TRS)

Hold deg unna sterke elektromagnetiske interferenskilder (som transformatorer)

Sjekk om jordingen er god

Lavfrekvent forvrengning

Slå av "Bass Boost"-funksjonen til høyttaleren

Pass på at inngangssignalet ikke er overbelastet (toppindikatorlyset er ikke alltid på)

5. Sikkerhet og vedlikehold

• Varmehåndtering: Det anbefales å stoppe i 15 minutter etter 4 timers kontinuerlig drift
• Rengjøring og vedlikehold: Rengjør støvet på risten med en myk klut hver måned
• Langtidslagring: Koble fra strømforsyningen og plasser i et tørt miljø
