LLC-resonans + Klasse D-forsterker: Hvordan oppnå 98 % effektivitet og EMI dobbel optimalisering?

Når det gjelder høyeffektiv kraftkonvertering, redefinerer kombinasjonen av LLC-resonanstopologi og klasse D-forsterker ytelsesgrensen til effektforsterkeren. Selv om tradisjonelle klasse D-forsterkere har høy effektivitet (vanligvis 90%-95%), er EMI (elektromagnetisk interferens) og svitsjetap forårsaket av hard switching fortsatt utilstrekkelig. LLC-resonans kan presse systemeffektiviteten til 98 % og redusere EMI betydelig ved å optimere svitsjeteknologi.

1. De synergistiske fordelene ved LLC resonans klasse D forsterker

(1) Nøkkelen til effektivitetsgjennombrudd: myk bytteteknologi

Flaskehalsen til tradisjonell klasse D-forsterker: Under hard svitsjing bytter MOSFET under høy spenning og høy strøm, noe som resulterer i betydelige svitsjetap (spesielt i høyfrekvente applikasjoner).

LLC-resonansløsning: Gjennom den synergistiske effekten av resonansinduktor (Lr), resonanskondensator (Cr) og transformatoreksitasjonsinduktor (Lm), oppnås følgende:

Nullspenningssvitsjing (ZVS): VDS har falt til 0 før MOSFET slås på, noe som eliminerer oppstartstap

Nullstrømsvitsj (ZCS): Strømmen går naturlig tilbake til null når dioden slås av, noe som reduserer reversert gjenopprettingstap

(2) Kjernemekanisme for EMI-optimalisering

EMI-problem med hard switching: Rask endring av dv/dt og di/dt (som 100V/ns) forårsaker høyfrekvent strålingsstøy.

Glatt overgang av LLC-resonans: Sinusformet resonansstrøm (i stedet for firkantbølge) reduserer svitsjekanthellingen med mer enn 50 %, og reduserer høyfrekvente harmoniske kraftig.

2. Designpunkter for å oppnå 98 % effektivitet

• Nøyaktig matching av resonansparametere

fr må være litt lavere enn byttefrekvensen (fs) for å sikre at ZVS-området dekker lastendringer. Eksempel: I en 500W forsterker, når Lr=50μH og Cr=22nF, fr≈150kHz og fs er satt til 200kHz.

Valg av kvalitetsfaktor (Q-verdi): En høy Q-verdi (>0,5) vil føre til en reduksjon i lett belastningseffektivitet. Det anbefales å kontrollere den mellom 0,3-0,5.

• Magnetisk integrert transformatordesign

Balanse mellom lekkasjeinduktans og eksitasjonsinduktans: Bruk sandwichvikling eller segmentert vikling for å redusere lekkasjeinduktansforholdet til mindre enn 5 % for å unngå resonanspunktforskyvning.

Kjernematerialvalg: Ferritt eller nanokrystall foretrekkes for høyfrekvente applikasjoner for å redusere virvelstrømstap.

• MOSFET og driveroptimalisering

Enhetsvalg: MOSFET med lav Qg (portlading) og lav Coss (utgangskapasitans) foretrekkes.

Drivkretsdesign: Legg til negativ spenningsavstenging (-2V til -5V) for å forhindre falsk utløsning forårsaket av Miller-effekten.

3. Praktiske strategier for EMI-undertrykkelse

(1) Nøkkelregler for PCB-layout

Minimer resonanskretsen: Plasser Lr, Cr og transformatorens primærvikling i tilstøtende områder for å forkorte den høyfrekvente strømbanen.

Jordplanssegmentering: Strømjorden (PGND) og signaljorden (AGND) er koblet til ett enkelt punkt for å unngå støykobling.

(2) Filterkretsdesign

Inngangstrinn: Legg til et π-type filter (X kondensator common mode induktor) for å undertrykke 100kHz-1MHz ledet EMI.

Utgangstrinn: Bruk et LC-filter (L=1μH, C=100nF) for å filtrere ut gjenværende byttestøy.

(3) Skjerming og jording

Transformatorskjerming: Kobberfolie omslutter transformatoren og er jordet for å redusere magnetfeltstråling.

Jording av varmeavleder: MOSFET-kjøleribben er koblet til PGND gjennom en lavimpedansbane for å unngå antenneeffekt.

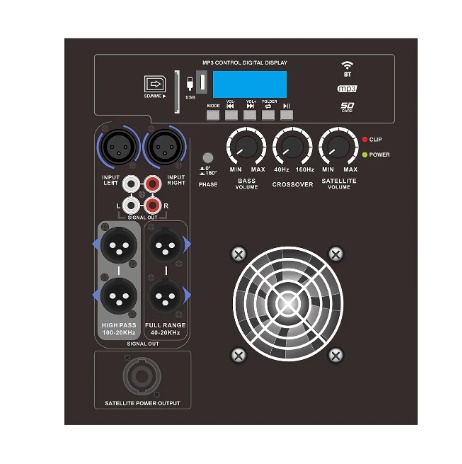

4. Produktegenskaper til LLC resonant høypålitelig klasse D effektforsterker

• Ultrahøy effektivitet (>95 %)

Myk svitsjteknologi: Nullspenningssvitsjing (ZVS) og nullstrømsvitsjing (ZCS) oppnås gjennom LLC-resonans, noe som i stor grad reduserer MOSFET-svitsjetap og den totale effektiviteten kan nå 95% -98%.

Lavt ledningstap: Bruk MOSFET- eller GaN-enheter med lav RDS(on) for å redusere ledningsspenningsfall og forbedre energieffektiviteten.

Høy effektivitet under lett belastning: Effektivitetsfluktuasjonen er <5 % i belastningsområdet 20 %-100 %, noe som er bedre enn den tradisjonelle hardswitchende klasse D-forsterkeren.

• Utmerket EMI-ytelse

Sinusformet resonansstrøm: Den naturlige sinusformede bølgeformen til LLC-topologien reduserer høyfrekvente harmoniske, og den utstrålte EMI reduseres med 10-15dB sammenlignet med hard-switching Klasse D.

Optimalisert PCB-layout: Nøkkelresonanssløyfen er designet for å være kortest, og med skjermingslaget og filtreringskretsen kan den enkelt passere CISPR 32/EN 55032 klasse B-standarden.

Lav støyutgang: THD N (total harmonisk forvrengningsstøy) <0,05 %, oppfyller kravene til høykvalitetslyd og medisinsk utstyr.

• Pålitelighet design

Flere beskyttelsesmekanismer:

Overstrømsbeskyttelse (OCP): sanntidsovervåking av utgangsstrøm, responstid <1μs;

Overspennings-/underspenningsbeskyttelse (OVP/UVP): bredt inngangsspenningsområde (som 12V-60V);

Overopphetingsbeskyttelse (OTP): temperatursensor automatisk lastreduksjonsfunksjon.

Komponenter med lang levetid:

Solid-state kondensatorer (levetid > 100 000 timer) erstatter elektrolytiske kondensatorer;

Høytemperaturbestandige kjerner (over 130°C) unngår metningsfeil.

Anti-vibrasjon og anti-sjokk: potteprosess og metallskalldesign, egnet for tøffe miljøer som bil og industri.

• Kompakthet og høy effekttetthet

Magnetisk integreringsteknologi: integrering av resonansinduktor (Lr) og transformator (Tx) i en enkelt kjerne, noe som reduserer volumet med 30 %.

Høyfrekvent design: Byttefrekvensen kan nå 500kHz-1MHz (GaN-løsning), noe som tillater bruk av mindre passive komponenter.

Modulær emballasje: Standard halv-/full-murstein-moduler (som 48V/500W), som støtter plug-and-play.

• Intelligent og digital kontroll

Adaptiv frekvensmodulasjon: Juster automatisk byttefrekvensen (fs) i henhold til lastendringer for å opprettholde den optimale resonanstilstanden.

Digitalt grensesnitt: Støtte I2C/PMBus-kommunikasjon, sanntidsovervåking av effektivitet, temperatur og feilstatus.

• Bred tilpasningsevne for applikasjoner

Eksklusiv lyd: Hi-Fi-forsterker, bilstereo (THD N<0,03%);

Industriell strømforsyning: servodrift, laserutstyr (effektivitet>96%);

Medisinsk utstyr: ultralydgenerator, MR-strømforsyning (lav støy og høy pålitelighet);

Nytt energisystem: fotovoltaisk inverter, billader (bred spenningsinngang).

5. Forholdsregler for bruk av LLC resonant høypålitelighet klasse D effektforsterkere

Selv om LLC resonante høypålitelige klasse D effektforsterkere har utmerket ytelse og stabilitet, må følgende nøkkelproblemer fortsatt noteres i faktiske applikasjoner for å sikre langsiktig pålitelig drift av systemet og optimal ytelse:

Strømforsyning og elektrisk parametertilpasning

• Inngangsspenningsområde

Følg strengt inngangsspenningsområdet spesifisert i spesifikasjonen (som 24V-60V). Overspenning kan forårsake MOSFET-havari, og underspenning kan forårsake resonansavvik.

Det anbefales å legge til en TVS-diode eller overspenningsbeskyttelseskrets ved inngangsenden for å forhindre overspenningsstøt.

• Krafttilpasning

Belastningseffekten må ikke overstige 120 % (øyeblikkelig topp) eller 100 % (kontinuerlig drift) av forsterkerens merkeeffekt, ellers kan det utløse overstrømsbeskyttelse eller skade utgangstrinnet.

For induktive belastninger (som motorer og transformatorer) må det reserveres ytterligere 20 % effektmargin.

Håndtering av varmeavledning

• Installasjon av kjøleribbe

Installer en kjøleribbe med samsvarende spesifikasjoner (som termisk motstand ≤ 0,5 ℃/W), sørg for at varmeavledningsoverflaten er i nær kontakt med MOSFET/transformatoren, og påfør silikonfett med høy varmeledningsevne.

Unngå å kjøre kjøleribben parallelt med andre høyfrekvente signallinjer for å forhindre elektromagnetisk interferens.

• Omgivelsestemperatur

Den anbefalte omgivelsestemperaturen er ≤40℃ (industriell kvalitet) eller ≤85℃ (militær klasse). Høy temperatur vil redusere levetiden til elektrolytkondensatoren betydelig.

Ved bruk i et trangt rom kreves tvungen luftkjøling (vindhastighet ≥ 2m/s) eller væskekjøling.

Resonansparameterkalibrering

• Verifisering av resonansfrekvens (fr).

Før du slår på, må en oscilloskopstrømsonde brukes for å verifisere om den faktiske resonansfrekvensen stemmer overens med designverdien (som 150kHz±5%). For stort avvik vil forårsake ZVS-feil.

Hvis frekvensen er offset, kan den korrigeres ved å justere resonanskondensatoren (Cr) eller induktoren (Lr).

• Lett lastbeskyttelse

LLC-resonans kan forlate ZVS-området når belastningen er <10 %. Burst-modus eller frekvenshopp-funksjonen må aktiveres for å unngå et plutselig fall i effektivitet.

PCB layout og kabling

• Design med nøkkelsløyfe

Resonanssløyfen (Lr-Cr-transformator) må være kort og bred, med en anbefalt lengde på <3cm for å redusere påvirkningen av parasittisk induktans.

Strømjording (PGND) og signaljording (AGND) bruker stjerneformet enkeltpunktsjording for å unngå jordstøt.

• EMI-undertrykkelse

Inn-/utgangskablene må være utstyrt med magnetiske ringer og bruke tvunnet par eller skjermede kabler.

Sensitive signallinjer (som tilbakemeldingslinjer) bør holdes unna høyfrekvente svitsjenoder (avstand ≥5 mm).

Test av beskyttelsesfunksjon

• Verifisering av beskyttelsesterskel

Ved første gangs bruk er det nødvendig å simulere og teste om beskyttelsen for overstrøm (OCP), overspenning (OVP) og overtemperatur (OTP) utløses normalt (som for eksempel gradvis økning av spenningen med justerbar last/strømforsyning).

Beskyttelsesresponstiden skal være <10μs (overstrøm) og <1ms (overoppheting).

• Gjenoppretting av feil

Etter at feilen er utbedret, anbefales det å utsette 1-2 sekunder før du slår den på igjen for å unngå gjentatte støt som kan skade enheten.

Vedlikehold og livsledelse

• Regelmessig inspeksjon

Hver 6. måned, sjekk om elektrolytkondensatoren buler og om den magnetiske komponenten er misfarget (et tegn på aldring ved høy temperatur).

Bruk et termisk kamera for å skanne nøkkelkomponenter (som MOSFET, transformator) for unormal temperaturøkning.

• Livsspådom

Registrer driftstid og temperaturdata. Når kondensatorekvivalent seriemotstand (ESR) øker med ≥50 %, må den skiftes ut.

Søknadstabu

Drift uten belastning er forbudt: det kan føre til at resonansspenningen går ut av kontroll og skade MOSFET.

Ingen utgangskortslutning: selv med OCP-beskyttelse vil hyppige kortslutninger fortsatt forkorte enhetens levetid.

Unngå fuktige/støvede omgivelser: det kan forårsake utladning eller isolasjonssvikt (IP65 eller høyere beskyttelse er nødvendig).

6. LLC resonant høy pålitelighet klasse D effektforsterker FAQ

Grunnleggende prinsipper

Q1: Hva er den vesentlige forskjellen mellom LLC resonans klasse D effektforsterker og tradisjonell klasse D effektforsterker?

A1: Tradisjonell klasse D bruker hard switching, som har betydelige switchingstap og EMI-problemer; LLC-resonans oppnår høy effektivitet (>95 %) og lav EMI gjennom soft switching-teknologi (ZVS/ZCS), mens den bruker sinusformet resonansstrøm for å redusere støy.

Spørsmål 2: Hvorfor kan LLC-resonans forbedre påliteligheten?

A2:

Myk svitsjing reduserer MOSFET-stress og forlenger enhetens levetid;

Resonant topologi undertrykker naturlig spennings-/strømtopper;

Flere beskyttelseskretser (OCP/OVP/OTP) oppnår rask feilisolering.

Design søknad

Q3: Hvordan velge resonansparametere (Lr, Cr, Lm)?

A3:

Resonansfrekvensen fr=1/(2π√(LrCr)) er vanligvis satt til 0,7-0,9 ganger svitsjefrekvensen fs;

Eksitasjonsinduktansen Lm anbefales å være 3-5 ganger Lr (for å sikre at ZVS-området dekker lastendringer);

Referansedesignverktøy (som TIs LLC-kalkulator) hjelper til med beregningen.

Q4: Hva er tabuer i PCB-layout?

A4:

Unngå for lang resonanssløyferuting (>3 cm);

Ikke bland strømjord og signaljord;

Hold høyfrekvente svitsjenoder unna tilbakemeldingslinjer.

Ytelsesoptimalisering

Q5: Hva skal jeg gjøre hvis effektiviteten synker ved lett belastning?

A5:

Aktiver Burst Mode eller frekvensmodulering;

Optimaliser dødtid (vanligvis 50-100ns);

Velg enheter med lavt Qg GaN for å redusere stasjonstap.

Q6: Hvordan redusere EMI ytterligere?

A6:

Legg til vanlig modus choke og X/Y kondensatorer;

Bruk skjermet transformator og metallhus;

Unngå følsomme frekvensbånd (som AM-kringkastingsbånd) for å bytte frekvens.

Feilsøking

Q7: Ingen utgang etter oppstart, hva er mulig årsak?

A7:

Sjekk om inngangsspenningen er innenfor det tillatte området;

Bekreft om aktiveringssignalet (EN) er aktivert;

Oppdag om beskyttelseskretsen er feilaktig utløst (for eksempel overspenningslås).

Q8: Hvordan forhindre at MOSFET overopphetes og brenner?

A8:

Sørg for god kontakt med kjøleribben (termisk fetttykkelse <0,1 mm);

Bekreft om ZVS er oppnådd (observer VDS-bølgeformen med et oscilloskop);

Sjekk om gatedrivspenningen er tilstrekkelig (vanligvis 10-12V).

Applikasjonsscenarier

Q9: Kan den brukes til batteridrevne enheter?

A9: Ja, men vær oppmerksom på:

Velg en bred inngangsspenningsmodell (som 8-40V);

Aktiver energisparingsmodus ved lett belastning;

Bruk fortrinnsvis lav hvilestrømkontroll IC (som <1mA).

Q10: Hvordan sikre sikkerhet i medisinsk utstyr?

A10:

Gjennom medisinsk-grade isolasjonstransformatorer (som 5kV tåler spenning);

Redundant design av nøkkelbeskyttelseskretser;

Overhold IEC 60601-1 sikkerhetsstandarder.

Vedlikehold og liv

Q11: Hvor ofte må elektrolytiske kondensatorer byttes ut?

A11:

Ca 5-8 år under normale forhold (40°C);

Utskifting er nødvendig hvert 2.-3. år under høye temperaturforhold (>85°C);

Overvåk ESR-verdien og skift den ut umiddelbart hvis den øker med 50 %.

Q12: Hvordan bestemme aldring av magnetiske komponenter?

A12:

Observer om kjernen er sprukket eller misfarget;

Test om induktansen synker med mer enn 10 %;

Bruk et termisk kamera for å oppdage lokal overoppheting (>120°C krever utskifting).
